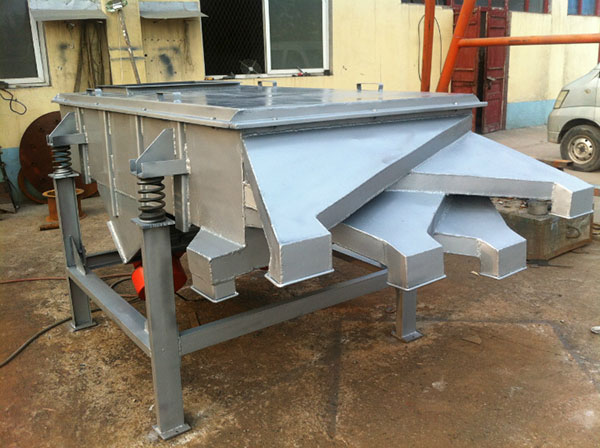

DZSF系列多層直線篩是指篩面層數超過兩層的直線振篩設備，其采用多層全封閉結構設計，多個出料口，可把篩分物料按大小粒度分為多個等級（2-7個粒度等級），是單層直線振動篩的升級產品。自動化排料，處理能力更大，篩分效率更高。

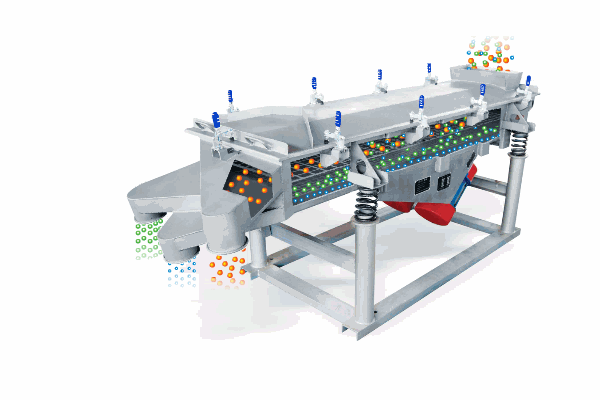

DZSF系列多層直線篩為雙振動電機驅動。當兩臺振動電機做同步、反向旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。兩電機軸相對篩面在垂直方向有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍或向前作直線運動，從而達到對物料進行篩選和分級的目的。適用于粒度在0.074—5mm，含水量小于7%，無粘性的各種干式粉狀或顆粒狀物料的篩分。大給料粒度不大于10mm.。

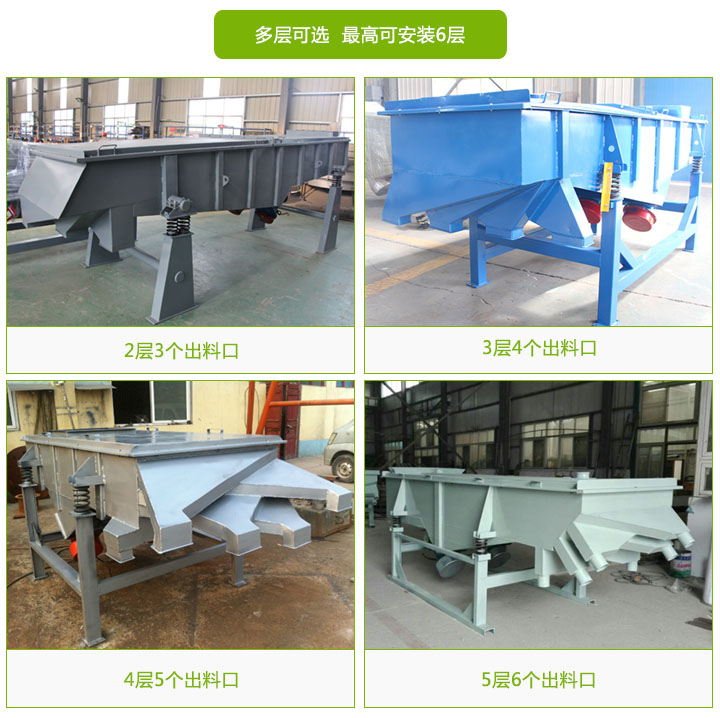

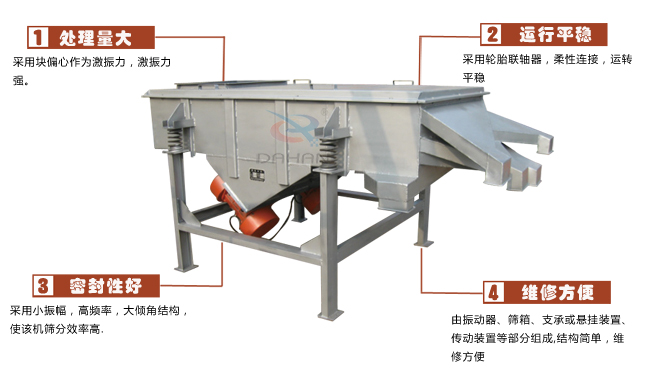

1、多層設計，篩面高可達6層，可同時將一種物料分選出2-7種不同的粒度規格；

2、篩選精度高，最高可以篩分400目，篩分精度可以達到96%以上；

3、雙電機驅動，每小時處理量可達20噸；

4、密封嚴謹，可以保證醫藥顆粒等物料受到外界污染；

5、篩體各部分均采用扎制鋼板及型材焊接而成(部分組體間為螺栓連接)整體剛度好，牢固可靠，運行平穩。

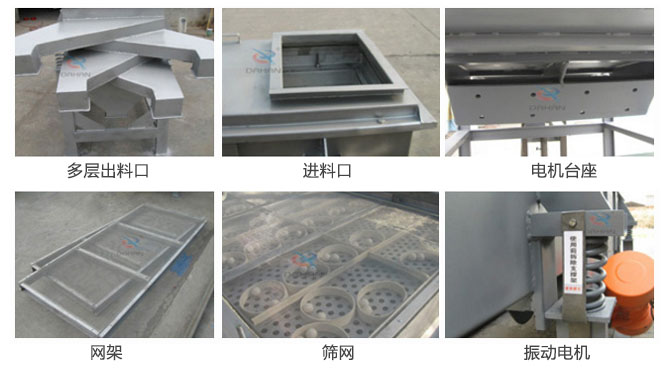

多層直線篩主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。

1、篩箱：由數種厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。

2、篩框：由松木或變形量較小的木材制成，主要用來保持篩網平整，達到正常篩分。

3、篩網：有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。

4、振動電機(使用與維修方法詳見振動電機使用說明書)。

5、電機臺座：安裝振動電機，使用前連接螺釘必須擰緊，特別是新篩機試用前三天、必須反復緊固，以免松動造成事故。

6、減振彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧必須垂直與地面。

7、支架：由四個支柱和兩個槽鋼組成，支持著篩箱，安裝時支柱必須垂直與地面，兩支柱下面的槽鋼應相互平行。

六、主要技術參數和外形尺寸：

型號	篩面尺寸	篩面層數	網孔尺寸(目)	處理量(t/h)	振次	雙振幅 (mm)	電機功率	振動方向角	外形尺寸 (長×寬×高)mm
DZSF515	500×1500	1-5	2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF520	500×2000		2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF525	500×2500		2-200	0.12-20	960	6-8	2×0.55	45-60	2750×808×938
DZSF1020	100×2000		2-200	0.11-20	960	6-8	2×0.55	45-60	2219×1320×960
DZSF1025	1000×2500		2-200	0.18-15	960	6-8	2×0.75	45-60	2269×1320×960
DZSF1030	1000×2500		2-200	0.1-20	960	6-8	2×1.1	45-60	3219×1340×1120

D----------------------------------振動電機(振動源)

Z----------------------------------直線(運轉軌跡)

SF----------------------------------篩分機

525----------------------------------篩面尺寸（500mm寬x2500mm長)

4-------------------------------------4層(四層篩網五個出料口)

P-------------------------------------（普碳鋼）鋼板材質

該產品廣泛適用于化工、食品、塑料、醫藥、冶金、玻璃、建材、糧食、化肥、磨料、陶瓷等行業中干式粉狀物料的篩分。
